Типовое техническое решение
КТП 630 кВА, 6(10)/0,4 кВ, тупикового типа, кабельное присоединение по ВН и НН
Комплектная трансформаторная подстанция мощностью 630 кВА предназначена для приема электрической энергии напряжением 6 или 10 кВ, ее понижения до уровня 0,4 кВ и дальнейшего распределения между потребителями.

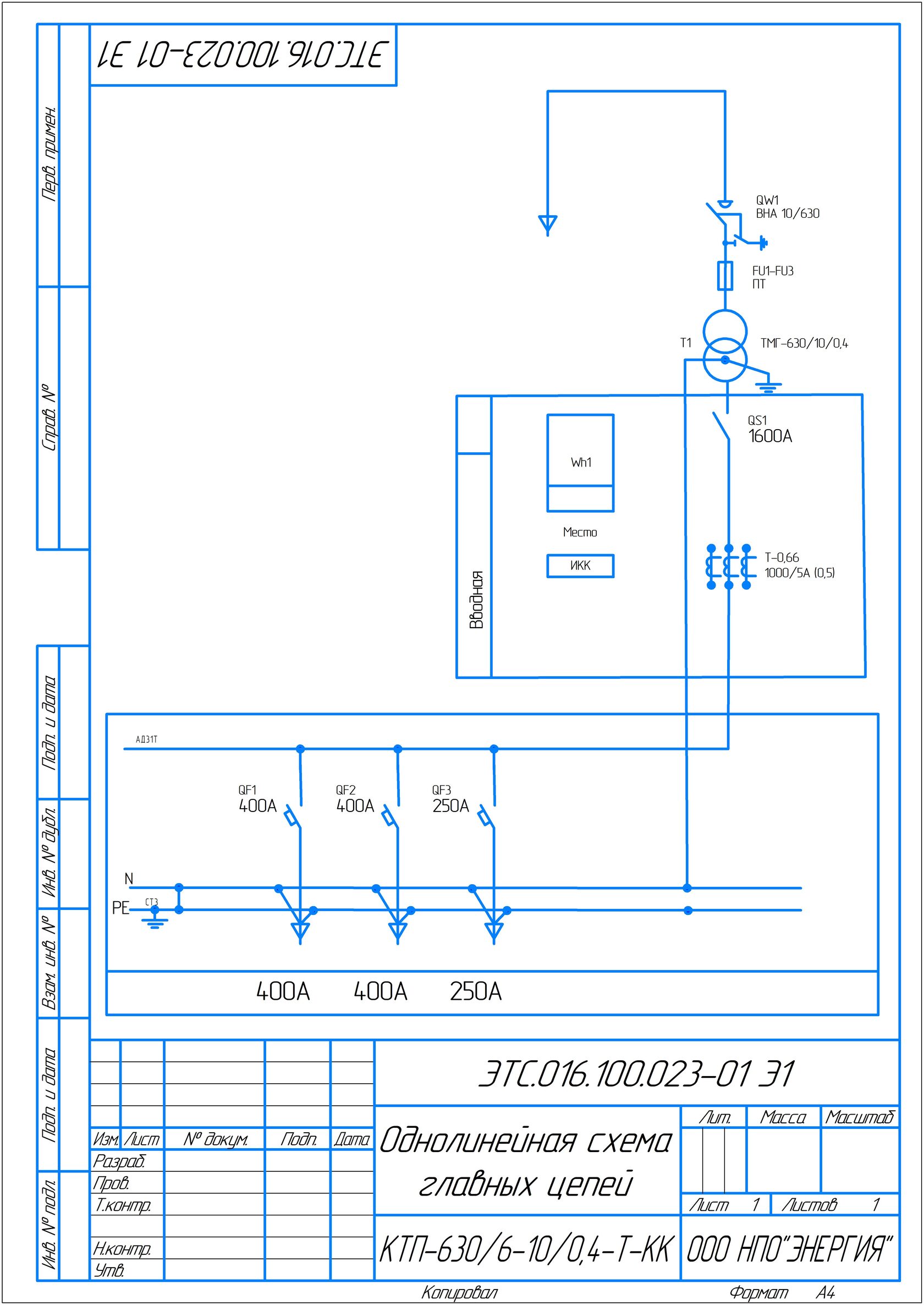

Подстанция выполнена по тупиковой схеме электроснабжения с кабельным подключением по стороне высокого и низкого напряжения. Конструкция предусматривает одностороннее обслуживание оборудования в соответствии с утвержденной однолинейной схемой.
1. Устройство высокого напряжения (УВН)
Функциональное назначение
Устройство высокого напряжения обеспечивает прием электроэнергии от питающей сети 6(10) кВ, оперативное отключение трансформатора, а также его защиту при возникновении аварийных режимов, включая короткие замыкания.
Конструктивное исполнение
УВН выполнено в виде камеры распределительного устройства 6–10 кВ одностороннего обслуживания с кабельным вводом.
Комплектация УВН
В состав УВН входят:
Технические параметры
Выключатель нагрузки предназначен для выполнения рабочих коммутаций, а предохранители обеспечивают токовую защиту силового трансформатора.
2. Распределительное устройство низкого напряжения (РУНН)
Назначение
РУНН служит для приема электроэнергии от понижающего трансформатора 0,4 кВ и распределения ее по отходящим линиям с обеспечением защиты и учета.
Устройство рассчитано на эксплуатацию в трехфазных сетях переменного тока частотой 50 (60) Гц с глухозаземленной либо изолированной нейтралью.
Состав РУНН
В состав распределительного устройства входят:
Основные характеристики
3. Силовой трансформатор
В составе КТП применяется масляный трансформатор мощностью 630 кВА с номинальными параметрами:
Трансформатор обеспечивает надежное преобразование напряжения и работу под нагрузкой в пределах установленной мощности.
4. Общие параметры подстанции
Представленное решение ориентировано на применение в системах электроснабжения промышленных, складских, коммерческих и инфраструктурных объектов и обеспечивает надежную и безопасную эксплуатацию оборудования в сетях 6(10)/0,4 кВ.
КТП 630 кВА, 6(10)/0,4 кВ, тупикового типа, кабельное присоединение по ВН и НН
Комплектная трансформаторная подстанция мощностью 630 кВА предназначена для приема электрической энергии напряжением 6 или 10 кВ, ее понижения до уровня 0,4 кВ и дальнейшего распределения между потребителями.
Подстанция выполнена по тупиковой схеме электроснабжения с кабельным подключением по стороне высокого и низкого напряжения. Конструкция предусматривает одностороннее обслуживание оборудования в соответствии с утвержденной однолинейной схемой.
1. Устройство высокого напряжения (УВН)
Функциональное назначение
Устройство высокого напряжения обеспечивает прием электроэнергии от питающей сети 6(10) кВ, оперативное отключение трансформатора, а также его защиту при возникновении аварийных режимов, включая короткие замыкания.
Конструктивное исполнение
УВН выполнено в виде камеры распределительного устройства 6–10 кВ одностороннего обслуживания с кабельным вводом.
Комплектация УВН
В состав УВН входят:
- выключатель нагрузки типа ВНА 10/630;
- комплект высоковольтных плавких предохранителей (номинал – по расчету и однолинейной схеме).
Технические параметры
- Номинальное напряжение – 6(10) кВ
- Номинальный ток коммутационного аппарата – 630 А
- Тип обслуживания – односторонний
- Тип присоединения – кабельный
Выключатель нагрузки предназначен для выполнения рабочих коммутаций, а предохранители обеспечивают токовую защиту силового трансформатора.
2. Распределительное устройство низкого напряжения (РУНН)
Назначение
РУНН служит для приема электроэнергии от понижающего трансформатора 0,4 кВ и распределения ее по отходящим линиям с обеспечением защиты и учета.
Устройство рассчитано на эксплуатацию в трехфазных сетях переменного тока частотой 50 (60) Гц с глухозаземленной либо изолированной нейтралью.
Состав РУНН
В состав распределительного устройства входят:
- вводной рубильник номиналом 1000 А;
- трансформаторы тока 1000/5 А, класс точности 0,5;
- узел учета электроэнергии с местом под счетчик и испытательной коробкой ИКК;
- три отходящих присоединения на базе автоматических выключателей серии ВА57(67):
- 400 А – 2 шт.;
- 250 А – 1 шт.;
- система внутреннего освещения шкафа.
Основные характеристики
- Номинальное напряжение – 0,4 кВ
- Номинальный ток вводного аппарата – 1000 А
- Тип обслуживания – односторонний
- Исполнение отходящих линий – кабельное
- Конфигурация – в соответствии с однолинейной схемой
3. Силовой трансформатор
В составе КТП применяется масляный трансформатор мощностью 630 кВА с номинальными параметрами:
- ВН – 6(10) кВ
- НН – 0,4 кВ
Трансформатор обеспечивает надежное преобразование напряжения и работу под нагрузкой в пределах установленной мощности.
4. Общие параметры подстанции
- Установленная мощность – 630 кВА
- Схема питания – тупиковая
- Присоединение по ВН – кабельное
- Присоединение по НН – кабельное
- Частота сети – 50 (60) Гц
- Режим работы – продолжительный
- Климатическое исполнение – согласно требованиям технического задания
Представленное решение ориентировано на применение в системах электроснабжения промышленных, складских, коммерческих и инфраструктурных объектов и обеспечивает надежную и безопасную эксплуатацию оборудования в сетях 6(10)/0,4 кВ.
