Типовое техническое решение

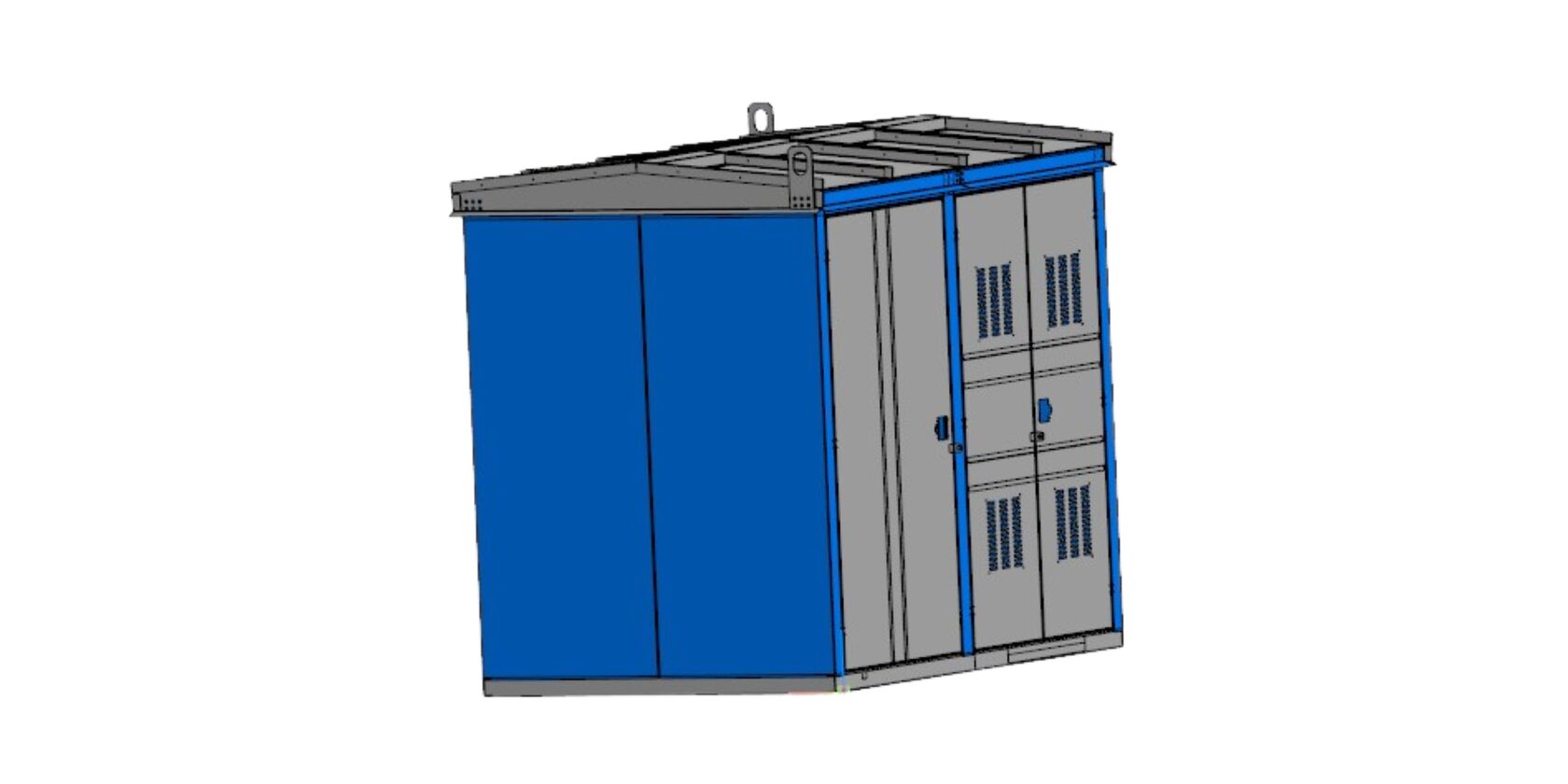

КТП 1000 кВА, 6(10)/0,4 кВ, тупикового исполнения, кабельный ввод / кабельный вывод
Комплектная трансформаторная подстанция мощностью 1000 кВА предназначена для приема электроэнергии напряжением 6(10) кВ, преобразования ее в напряжение 0,4 кВ и распределения между потребителями.
Исполнение – тупиковое, с кабельным вводом по стороне высокого напряжения и кабельным выводом по стороне низкого напряжения. Обслуживание оборудования – одностороннее, согласно однолинейной электрической схеме.
1. Устройство высокого напряжения (УВН)
Назначение
УВН служит для приема и коммутации электроэнергии, подаваемой на сторону высокого напряжения силового трансформатора, а также для защиты трансформатора от токов короткого замыкания.
Конструктивное исполнение
УВН представляет собой распределительное устройство 6-10 кВ в виде камеры сборной одностороннего обслуживания.
Состав УВН
В состав УВН входят:
Основные характеристики
Выключатель нагрузки обеспечивает оперативные коммутации под нагрузкой, а предохранители обеспечивают защиту силового трансформатора при коротких замыканиях.
2. Распределительное устройство низкого напряжения (РУНН)
Назначение
РУНН предназначено для:
РУНН рассчитано на работу в сетях трехфазного переменного тока частотой 50 (60) Гц напряжением 0,4 кВ с глухо-заземленной или изолированной нейтралью.
Состав оборудования РУНН
В РУНН установлено следующее оборудование:
Основные характеристики
КТП 1000 кВА, 6(10)/0,4 кВ, тупикового исполнения, кабельный ввод / кабельный вывод
Комплектная трансформаторная подстанция мощностью 1000 кВА предназначена для приема электроэнергии напряжением 6(10) кВ, преобразования ее в напряжение 0,4 кВ и распределения между потребителями.
Исполнение – тупиковое, с кабельным вводом по стороне высокого напряжения и кабельным выводом по стороне низкого напряжения. Обслуживание оборудования – одностороннее, согласно однолинейной электрической схеме.
1. Устройство высокого напряжения (УВН)
Назначение
УВН служит для приема и коммутации электроэнергии, подаваемой на сторону высокого напряжения силового трансформатора, а также для защиты трансформатора от токов короткого замыкания.
Конструктивное исполнение
УВН представляет собой распределительное устройство 6-10 кВ в виде камеры сборной одностороннего обслуживания.
Состав УВН
В состав УВН входят:
- выключатель нагрузки типа ВНА 10/630;
- высоковольтные предохранители (номинал – согласно однолинейной схеме).
Основные характеристики
- Номинальное напряжение – 6(10) кВ
- Номинальный ток выключателя нагрузки – 630 А
- Исполнение – одностороннего обслуживания
- Ввод – кабельный
Выключатель нагрузки обеспечивает оперативные коммутации под нагрузкой, а предохранители обеспечивают защиту силового трансформатора при коротких замыканиях.
2. Распределительное устройство низкого напряжения (РУНН)
Назначение
РУНН предназначено для:
- приема электроэнергии от силового трансформатора;
- распределения электроэнергии по отходящим линиям;
- защиты от перегрузок и токов короткого замыкания;
- организации учета электроэнергии.
РУНН рассчитано на работу в сетях трехфазного переменного тока частотой 50 (60) Гц напряжением 0,4 кВ с глухо-заземленной или изолированной нейтралью.
Состав оборудования РУНН
В РУНН установлено следующее оборудование:
- вводной рубильник на 1600 А;
- трансформаторы тока 1500/5 А, класс точности 0,5;
- место под установку счетчика электроэнергии с испытательной коробкой (ИКК);
- четыре отходящие линии на базе автоматических выключателей серии ВА57(67):
- 400 А – 4 шт.;
- система внутреннего освещения шкафа.
Основные характеристики
- Номинальное напряжение – 0,4 кВ
- Номинальный ток вводного аппарата – 1600 А
- Обслуживание – одностороннее
- Вывод – кабельный
- Исполнение – согласно однолинейной схеме
- Мощность силового трансформатора – 1000 кВА
- Схема – тупиковая
- Ввод ВН – кабельный
- Вывод НН – кабельный
- Частота сети – 50 (60) Гц
- Климатическое исполнение – согласно техническому заданию
