Типовое техническое решение
Комплектная трансформаторная подстанция КТП 250 кВА, 6(10)/0,4 кВ, тупикового типа, кабельное присоединение
Комплектная трансформаторная подстанция мощностью 250 кВА предназначена для приема электроэнергии от распределительной сети напряжением 6 или 10 кВ, преобразования напряжения до уровня 0,4 кВ и последующего питания потребителей.

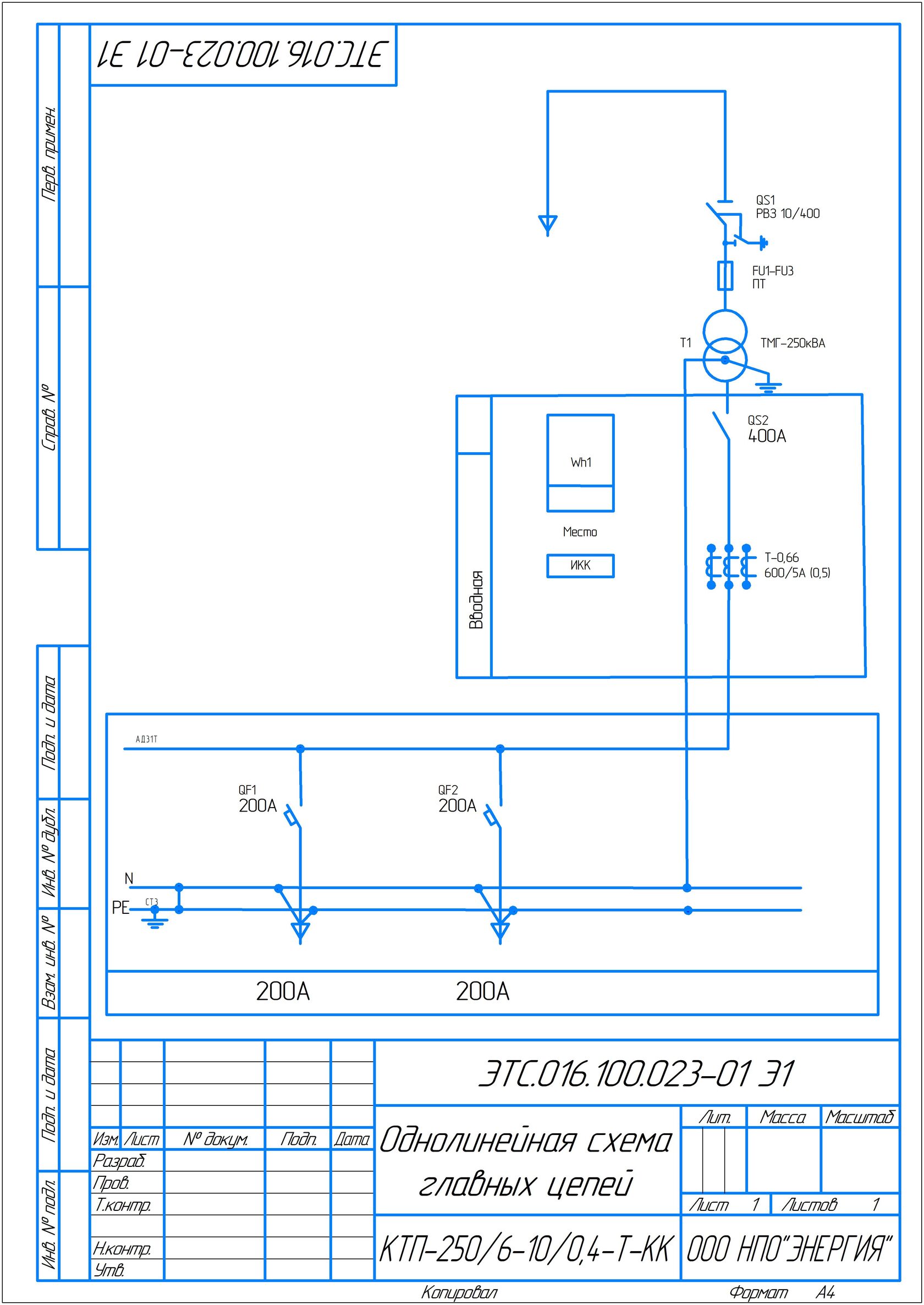

Подстанция реализована по тупиковой схеме электроснабжения. Подключение по стороне высокого напряжения и по стороне 0,4 кВ выполняется кабельными линиями. Конструктивное исполнение предусматривает разделение оборудования на функциональные отсеки с односторонним обслуживанием в соответствии с рабочей однолинейной схемой.
1. Устройство высокого напряжения (УВН)
Назначение и функции
УВН обеспечивает подключение КТП к сети 6(10) кВ, создание видимого разрыва цепи при выводе трансформатора в ремонт, а также защиту оборудования от аварийных токов.
Исполнение
Устройство выполнено в виде камеры распределительного устройства 6–10 кВ одностороннего обслуживания с кабельным присоединением.
Состав УВН
В состав входят:
Основные параметры
Разъединитель предназначен для отключения оборудования в обесточенном состоянии с обеспечением безопасного доступа, а плавкие предохранители выполняют функцию токовой защиты трансформатора при коротких замыканиях.
2. Распределительное устройство низкого напряжения (РУНН)
Назначение
РУНН обеспечивает прием мощности от трансформатора 0,4 кВ и распределение электроэнергии по отходящим кабельным линиям с обеспечением защиты и учета.
Эксплуатация предусматривается в трехфазных сетях переменного тока частотой 50 (60) Гц с глухозаземленной либо изолированной нейтралью.
Состав оборудования
РУНН комплектуется:
Технические характеристики
3. Силовой трансформатор
В составе подстанции устанавливается масляный трансформатор мощностью 250 кВА с параметрами:
Трансформатор рассчитан на продолжительный режим эксплуатации и соответствует требованиям действующих стандартов по надежности и безопасности.
4. Общие технические данные КТП
Представленное техническое решение предназначено для электроснабжения объектов небольшой мощности — производственных, складских, административных и коммунальных зданий — и обеспечивает надежную и безопасную работу в сетях 6(10)/0,4 кВ.
Комплектная трансформаторная подстанция КТП 250 кВА, 6(10)/0,4 кВ, тупикового типа, кабельное присоединение
Комплектная трансформаторная подстанция мощностью 250 кВА предназначена для приема электроэнергии от распределительной сети напряжением 6 или 10 кВ, преобразования напряжения до уровня 0,4 кВ и последующего питания потребителей.
Подстанция реализована по тупиковой схеме электроснабжения. Подключение по стороне высокого напряжения и по стороне 0,4 кВ выполняется кабельными линиями. Конструктивное исполнение предусматривает разделение оборудования на функциональные отсеки с односторонним обслуживанием в соответствии с рабочей однолинейной схемой.
1. Устройство высокого напряжения (УВН)
Назначение и функции
УВН обеспечивает подключение КТП к сети 6(10) кВ, создание видимого разрыва цепи при выводе трансформатора в ремонт, а также защиту оборудования от аварийных токов.
Исполнение
Устройство выполнено в виде камеры распределительного устройства 6–10 кВ одностороннего обслуживания с кабельным присоединением.
Состав УВН
В состав входят:
- разъединитель типа РВЗ 10/400;
- комплект высоковольтных плавких предохранителей (номинал определяется расчетом и однолинейной схемой).
Основные параметры
- Номинальное напряжение – 6(10) кВ;
- Номинальный ток разъединителя – 400 А;
- Тип ввода – кабельный;
- Обслуживание – одностороннее.
Разъединитель предназначен для отключения оборудования в обесточенном состоянии с обеспечением безопасного доступа, а плавкие предохранители выполняют функцию токовой защиты трансформатора при коротких замыканиях.
2. Распределительное устройство низкого напряжения (РУНН)
Назначение
РУНН обеспечивает прием мощности от трансформатора 0,4 кВ и распределение электроэнергии по отходящим кабельным линиям с обеспечением защиты и учета.
Эксплуатация предусматривается в трехфазных сетях переменного тока частотой 50 (60) Гц с глухозаземленной либо изолированной нейтралью.
Состав оборудования
РУНН комплектуется:
- вводным рубильником номиналом 400 А;
- трансформаторами тока 400/5 А, класс точности 0,5;
- узлом учета с местом под счетчик и испытательной коробкой (ИКК);
- двумя отходящими линиями на базе автоматических выключателей серии ВА57(67):
- 200 А – 2 шт.;
- системой внутреннего освещения.
Технические характеристики
- Номинальное напряжение – 0,4 кВ;
- Номинальный ток вводного аппарата – 400 А;
- Тип отходящих присоединений – кабельный;
- Исполнение обслуживания – одностороннее;
- Компоновка – согласно однолинейной схеме.
3. Силовой трансформатор
В составе подстанции устанавливается масляный трансформатор мощностью 250 кВА с параметрами:
- напряжение по стороне ВН – 6(10) кВ;
- напряжение по стороне НН – 0,4 кВ.
Трансформатор рассчитан на продолжительный режим эксплуатации и соответствует требованиям действующих стандартов по надежности и безопасности.
4. Общие технические данные КТП
- Номинальная мощность – 250 кВА;
- Схема электроснабжения – тупиковая;
- Присоединение по стороне ВН – кабельное;
- Присоединение по стороне НН – кабельное;
- Частота сети – 50 (60) Гц;
- Режим работы – длительный;
- Климатическое исполнение – по условиям технического задания.
Представленное техническое решение предназначено для электроснабжения объектов небольшой мощности — производственных, складских, административных и коммунальных зданий — и обеспечивает надежную и безопасную работу в сетях 6(10)/0,4 кВ.
